آموزش طراحی قالب جعبه — از ابعاد محصول تا فایل آماده تولید
طراحی قالب جعبه یعنی ساخت نقشه گسترده (دایلاین) با ابعاد دقیق، خط برش و خط تا استاندارد. در این راهنما مرحله‌به‌مرحله یاد می‌گیرید چطور قالب بسازید — و چطور با FinalPack همان کار را سریع‌تر و بدون خطای دستی انجام دهید.
وقتی می‌گوییم «طراحی قالب»، منظور همان نقشه فنی گسترده جعبه است که چاپخانه و قالب‌ساز برای برش و تا زدن مقوا استفاده می‌کنند. این قالب — یا دایلاین — مشخص می‌کند جعبه چند سانتی‌متر جا می‌گیرد، درب و زبانه‌ها کجا قرار بگیرند و خط تیغ (برش) از خط تا (چین) چطور جدا شود.
طراحی دستی قالب در Illustrator یا CorelDRAW برای مبتدی‌ها زمان‌بر و پرخطاست: یک میلیمتر اشتباه در ضخامت مقوا، درب جعبه را کج می‌کند یا زبانه قفل نمی‌خورد. به همین دلیل بسیاری از طراحان و برندها از ابزار پارامتریک استفاده می‌کنند.
FinalPack برای همین ساخته شده: ابعاد محصول را وارد می‌کنید، استراکچر را انتخاب می‌کنید، و سیستم قالب را با استاندارد صنعتی محاسبه می‌کند — همراه پیش‌نمایش سه‌بعدی و خروجی PDF/SVG برای چاپخانه.

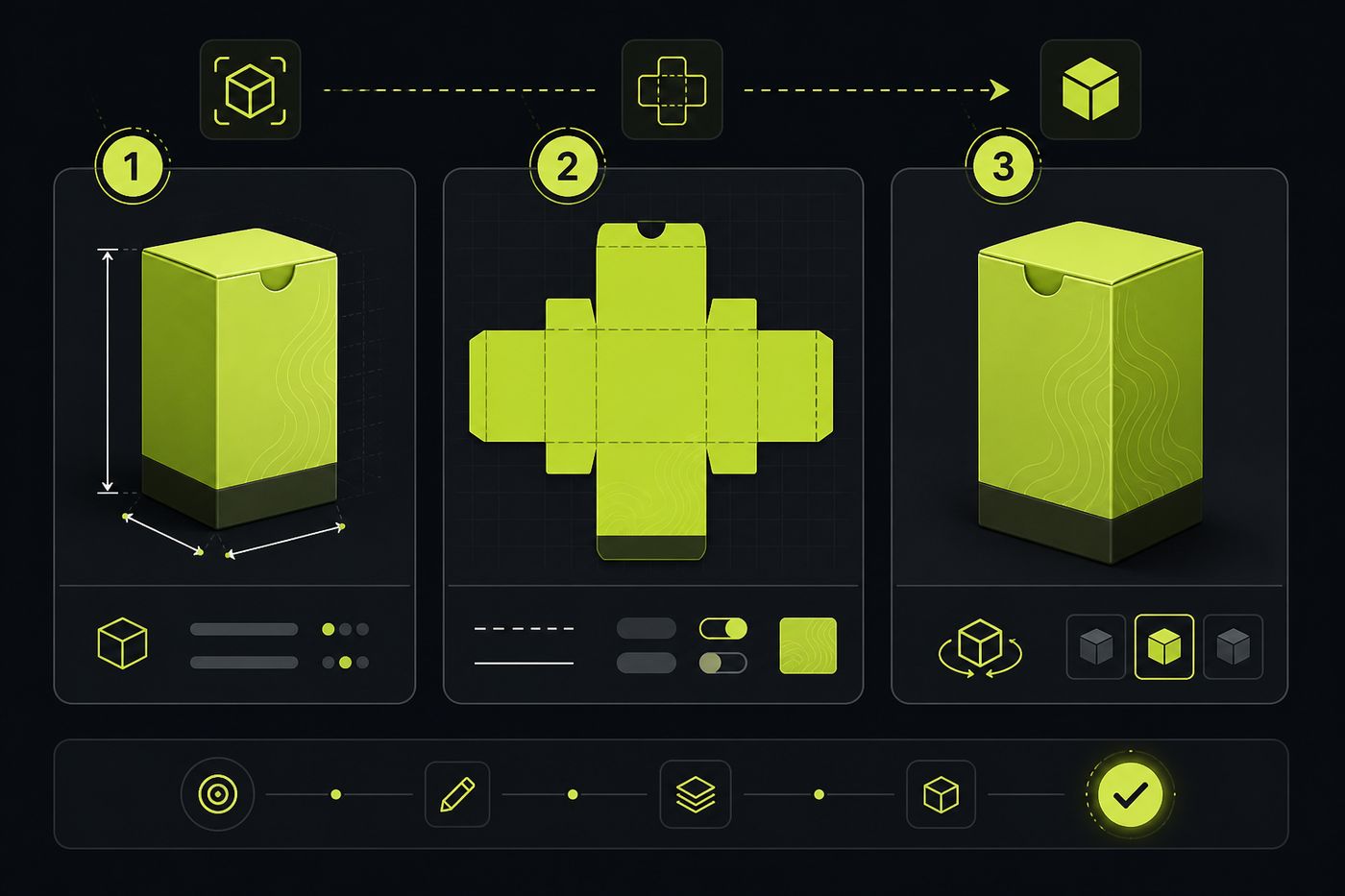

مسیر طراحی قالب: از ابعاد محصول تا گسترده استاندارد.
اصول اولیه آموزش طراحی قالب
۱. انتخاب استراکچر (مدل جعبه)
اول نوع جعبه را مشخص کنید: درب‌دار (Tuck End)، کیبوردی (RSC)، جعبه هدیه، کشویی و غیره. هر استراکچر قوانین جدا برای زبانه، لبه چسب و قفل دارد.
۲. اندازه‌گیری ابعاد داخلی
طول، عرض و ارتفاع را بر اساس فضای داخل جعبه (نه بیرون) اندازه بگیرید. ضخامت مقوا (گرماژ) را هم در نظر بگیرید — معمولاً ۲۵۰ تا ۴۰۰ گرم برای جعبه‌های retail.
۳. محاسبه طرح گسترده (دایلاین)
گسترده جعبه مجموعه‌ای از مستطیل‌ها و زبانه‌هاست که با تا زدن، فرم نهایی ساخته میشود. کسر و اضافات ضخامت مقوا در لبه چسب و درب باید دقیق محاسبه شود.
۴. تفکیک خط تیغ و خط تا
خط برش (Cut) برای تیغ دایکات و خط تا (Crease) برای ماتریس خط تا. در خروجی استاندارد این دو لایه جدا و با رنگ Spot مشخص می‌شوند.
۵. بررسی سه‌بعدی قبل از ساخت قالب
قبل از سفارش قالب فیزیکی، جعبه را در نمای ۳D باز و بسته کنید. زبانه‌ها، هم‌پوشانی لبه‌ها و فضای داخلی را کنترل کنید.
۶. خروجی برای چاپخانه و قالب‌ساز
فایل نهایی باید scale 1:1، واحد میلیمتر، لایه‌های جدا (Cut/Crease/Artwork) و بدون open path در خط برش باشد.
FinalPack
چرا برای طراحی قالب از FinalPack استفاده کنیم؟
FinalPack ابزار آنلاین بستهبندی نهایی است که مراحل آموزش طراحی قالب را در یک مسیر ساده جمع کرده: انتخاب مدل جعبه، وارد کردن ابعاد، دریافت دایلاین پارامتریک، پیش‌نمایش ۳D و دانلود فایل آماده تولید.
بهجای ساعت‌ها رسم دستی و اصلاح خطا، در چند دقیقه قالب استاندارد می‌سازید. قیمت‌گذاری شفاف، پشتیبانی فارسی و خروجی سازگار با workflow چاپخانه‌های ایران از مزیت‌های اصلی است.

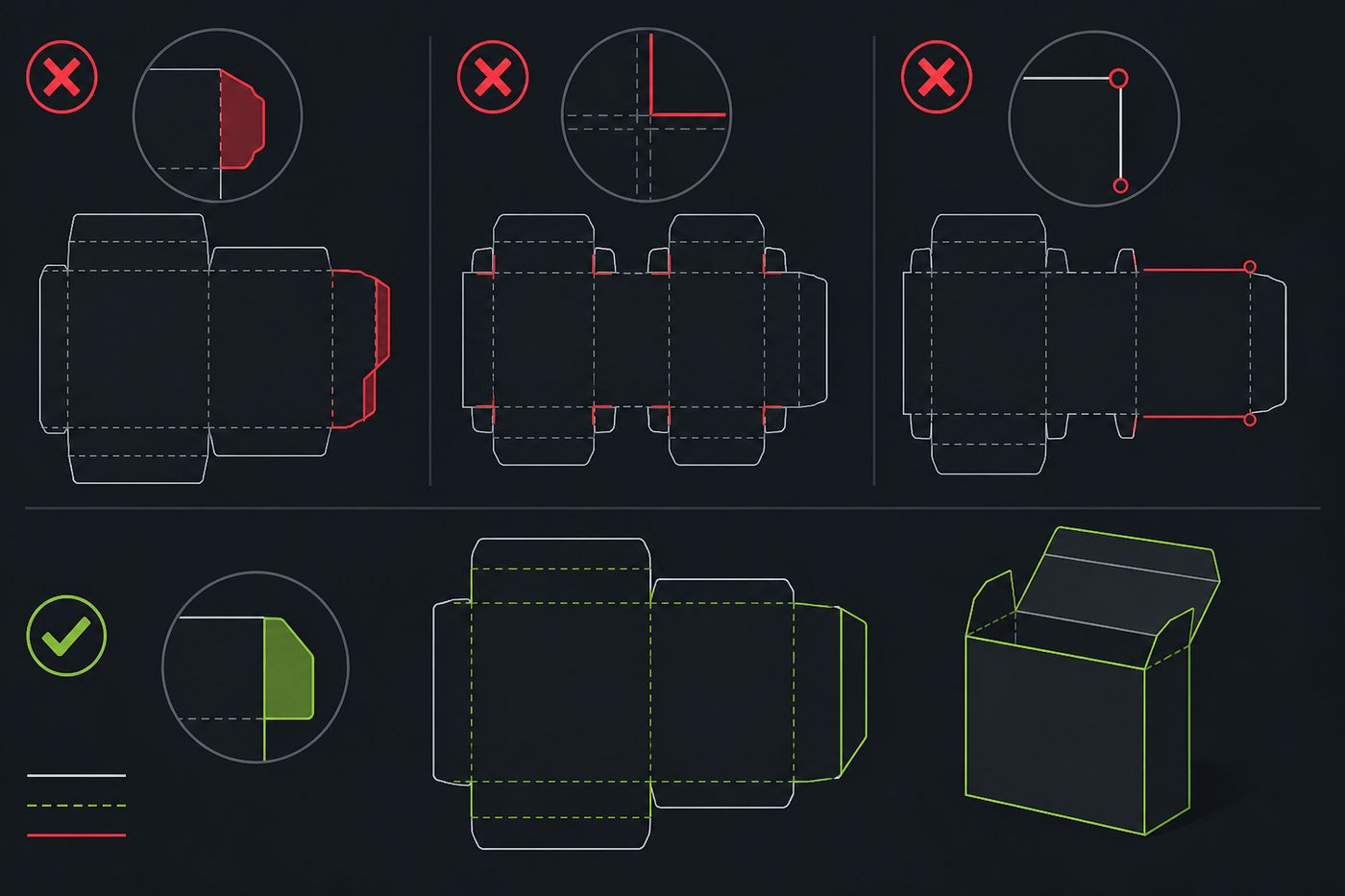

بسیاری از فایلهای قالب آماده دانلودی، ابعاد ثابت دارند و با محصول شما جور درنمی‌آیند. تغییر دستی سایز بدون محاسبه مجدد ضخامت مقوا، خط تیغ را به‌هم می‌ریزد.
فراموش کردن ضخامت مقوا در محاسبه لبه چسب
خط تا و خط برش روی یک لایه
scale اشتباه (inches بهجای mm)
open path در مسیر برش — باعث خطا در CNC
استفاده از قالب آماده بدون تطبیق با ابعاد محصول
مسیر پیشنهادی: از آموزش تا اجرا
اگر تازه شروع کرده‌اید، ابتدا صفحه استراکچر بستهبندی را بخوانید، سپس با ابزار طراحی آنلاین دایلاین یک نمونه بسازید. برای جزئیات فنی خط تیغ، راهنمای طراح تیغ و برای فایل چاپ، چک‌لیست prepress را ببینید.
برای یادگیری بیشتر درباره قالب آماده در مقابل اختصاصی، مقاله «قالب جعبه و قالب آماده» در بخش راهنما را مطالعه کنید.
مراحل طراحی قالب با FinalPack
۶ قدم ساده از ابعاد تا فایل آماده چاپخانه
1
ثبت‌نام یا ورود
حساب رایگان بسازید یا وارد شوید تا پروژه‌های قالب ذخیره شوند.
2
انتخاب مدل جعبه
استراکچر مناسب محصول خود را از ویترین انتخاب کنید.
3
وارد کردن ابعاد
طول، عرض، ارتفاع و ضخامت مقوا را میلی‌متری وارد کنید.
4
بررسی دایلاین و ۳D
گسترده و پیش‌نمایش سه‌بعدی را کنترل کنید.
5
چسباندن طرح گرافیک (اختیاری)
Artwork را روی گسترده قرار دهید یا بعداً در نرم‌افزار گرافیک.
6
دانلود و ارسال به تولید
PDF/SVG را برای قالب‌ساز و لیتوگرافی ارسال کنید.
FAQ
طراحی قالب جعبه با Illustrator امکان‌پذیر است؟
بله، اما نیاز به دانش استراکچر، محاسبه ضخامت مقوا و استاندارد خط تیغ دارد. FinalPack این محاسبات را خودکار انجام می‌دهد و خطای دستی را کم می‌کند.
تفاوت طراحی قالب و طراحی گرافیک جعبه چیست؟
طراحی قالب (دایلاین) ساختار فنی جعبه است؛ طراحی گرافیک ظاهر و چاپ روی گسترده. هر دو لازم‌اند و در FinalPack می‌توانید ابتدا قالب بسازید سپس artwork اضافه کنید.
آیا میتوانم قالب آماده دانلود کنم؟
فایلهای آماده عمومی معمولاً با ابعاد محصول شما نمیخوانند. در FinalPack بهجای دانلود قالب ثابت، قالب اختصاصی با ابعاد خودتان ساخته میشود.
FinalPack برای چه کسانی مناسب است؟
طراحان گرافیک، طراحان بستهبندی، برندها، چاپخانهها و هر کسی که میخواهد قالب جعبه را سریع، دقیق و استاندارد بسازد.
خروجی FinalPack برای قالبسازی لیزری مناسب است؟
بله. خروجی SVG/PDF با خطوط Cut و Crease جدا و واحد میلیمتر برای CNC، لیزر و RULE die قابل استفاده است.
