الدايلاين هو خريطة المفتوح المسطّح للعلبة: خط القص (السكين)، خط الطي (قناة المصفوفة) وألسنة اللصق. أصغر خطأ في سماكة الكرتون أو زاوية الطي يمنع إغلاق الغطاء، يفتح لسان القفل، أو يرفع الهدر على مكبس الداي كات.
في سوق الطباعة، يضع مصممو الجرافيك عادةً الملف الرسومي على دايلاين جاهز؛ يحتاج صناع القالب وورش الليزر إلى مخرج فيكتور نظيف؛ ويجب على الليتوغرافيا رؤية طبقة خط القص منفصلة عن CMYK. يبدأ التغليف النهائي المسارات الثلاثة من حساب بارامتري واحد.
بإدخال الأبعاد الداخلية واختيار نموذج الهيكل (مثل Tuck End الدوائي أو RSC أو الوجبات السريعة)، تُطبَّق أبعاد المفتوح ولسان اللصق وإضافة/خصم سماكة الكرتون تلقائياً.

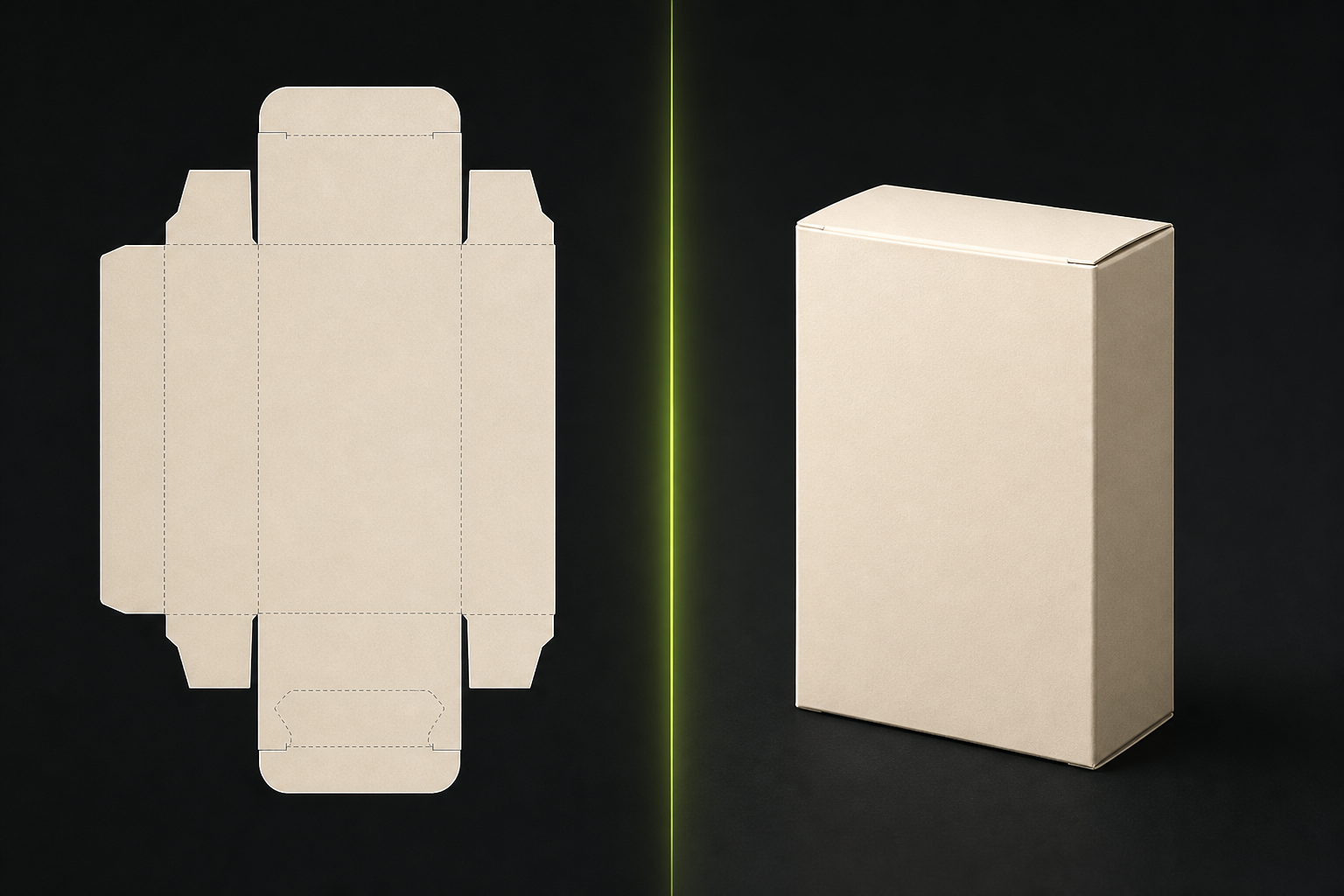

يسار: دايلاين مسطّح — يمين: هيكل مغلق (بعد الطي).
إمكانات تصميم الدايلاين أونلاين

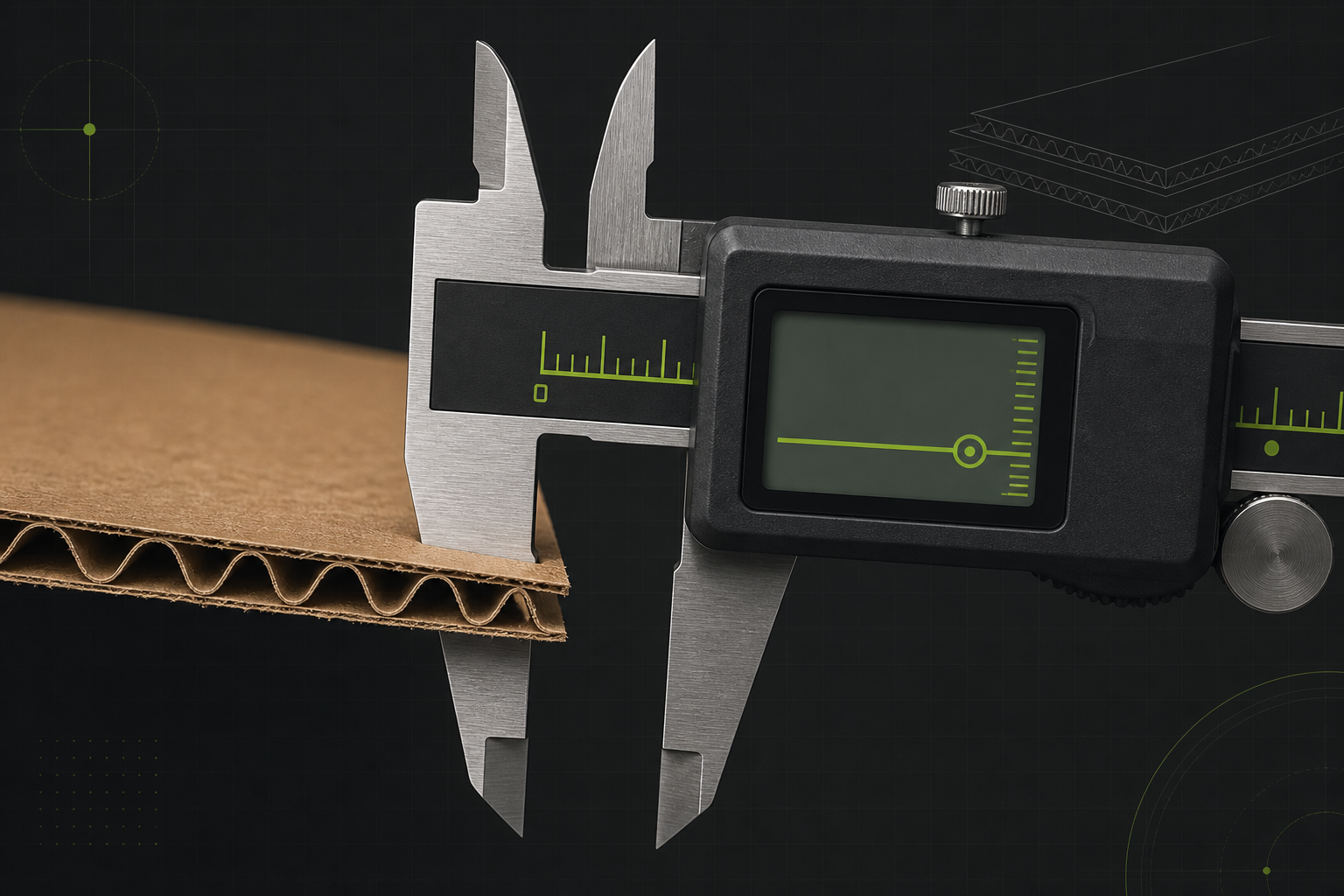

حساب إضافة وخصم سماكة الكرتون
تصحيح تلقائي للألسنة وحواف الطي وتداخل الغطاء وفق جرامات الكرتون المطوي أو الكرافت أو متعدد الطبقات — وفق ممارسة ورش العلب.

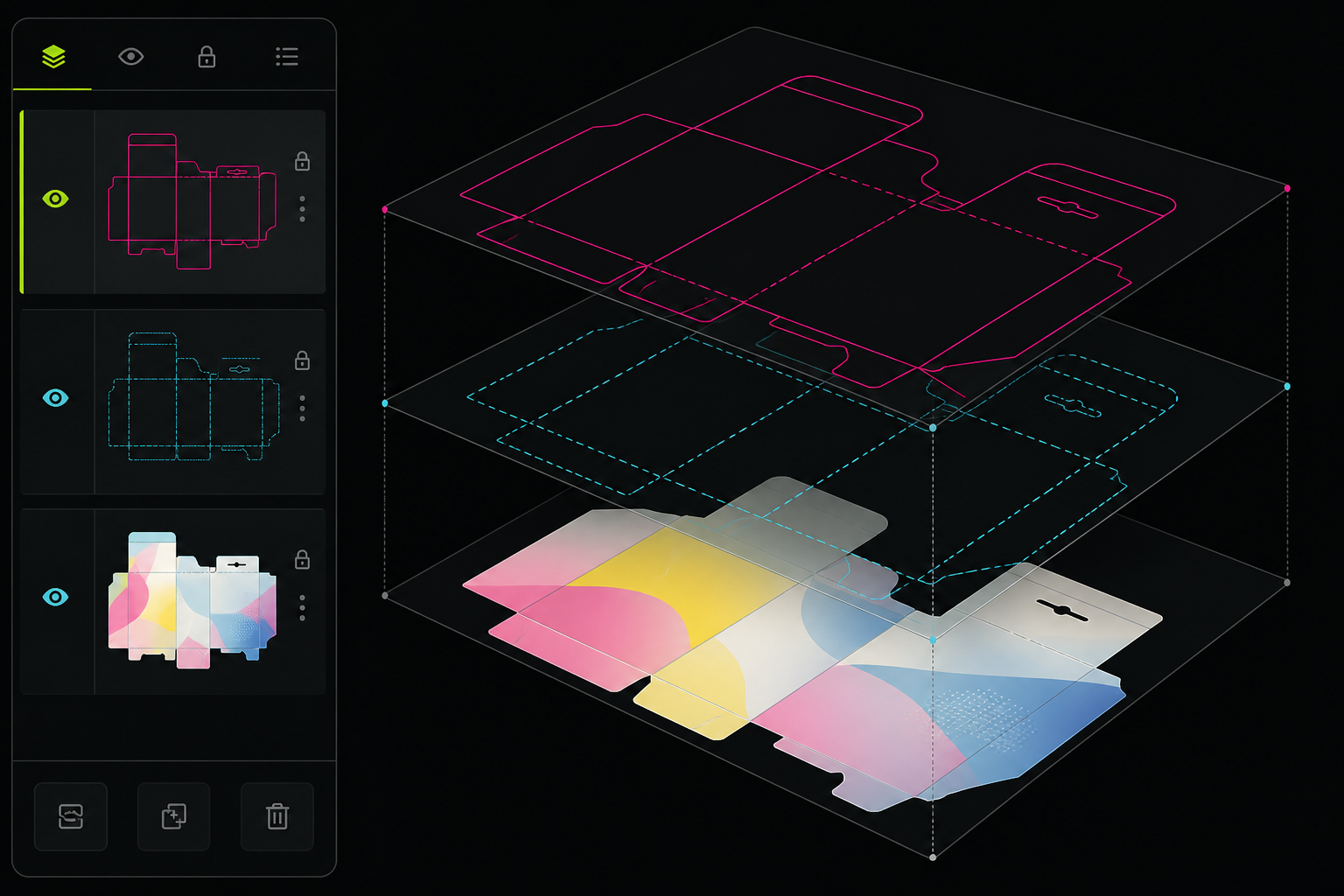

طبقة القص (Cut) والطي (Crease) والثقب في ملف فيكتور منفصل — جاهز لـ Illustrator وCorelDRAW والليتوغرافيا.
معاينة قبل التصدير
فحص الشكل المفتوح والمغلق ثلاثياً للتأكد من صحة الأقفال قبل الإرسال لصانع القالب.
دليل فني
أي أبعاد لازمة لحساب الدايلاين؟
للدايلاين البارامتري تحتاج أربع قيم رئيسية: الطول والعرض والارتفاع الداخلي (مم) وسماكة الكرتون أو الجرامات. في بعض النماذج يؤثر عرض لسان اللصق أو نوع الغطاء (Tuck، Reverse Tuck) على المفتوح.
إذا أخذت الأبعاد من عينة فعلية، قِس داخل العلبة لا خارج الكرتون — لأن سماكة الجدار تدخل في الحساب.
الطول × العرض × الارتفاع الداخلي (مم)
سماكة الكرتون أو الجرامات (مثلاً ٣٥٠ جم كرتون مطوي)
نوع الهيكل (دوائي، RSC، وجبات سريعة)
الحاجة إلى لسان لصق من جهة أو جهتين

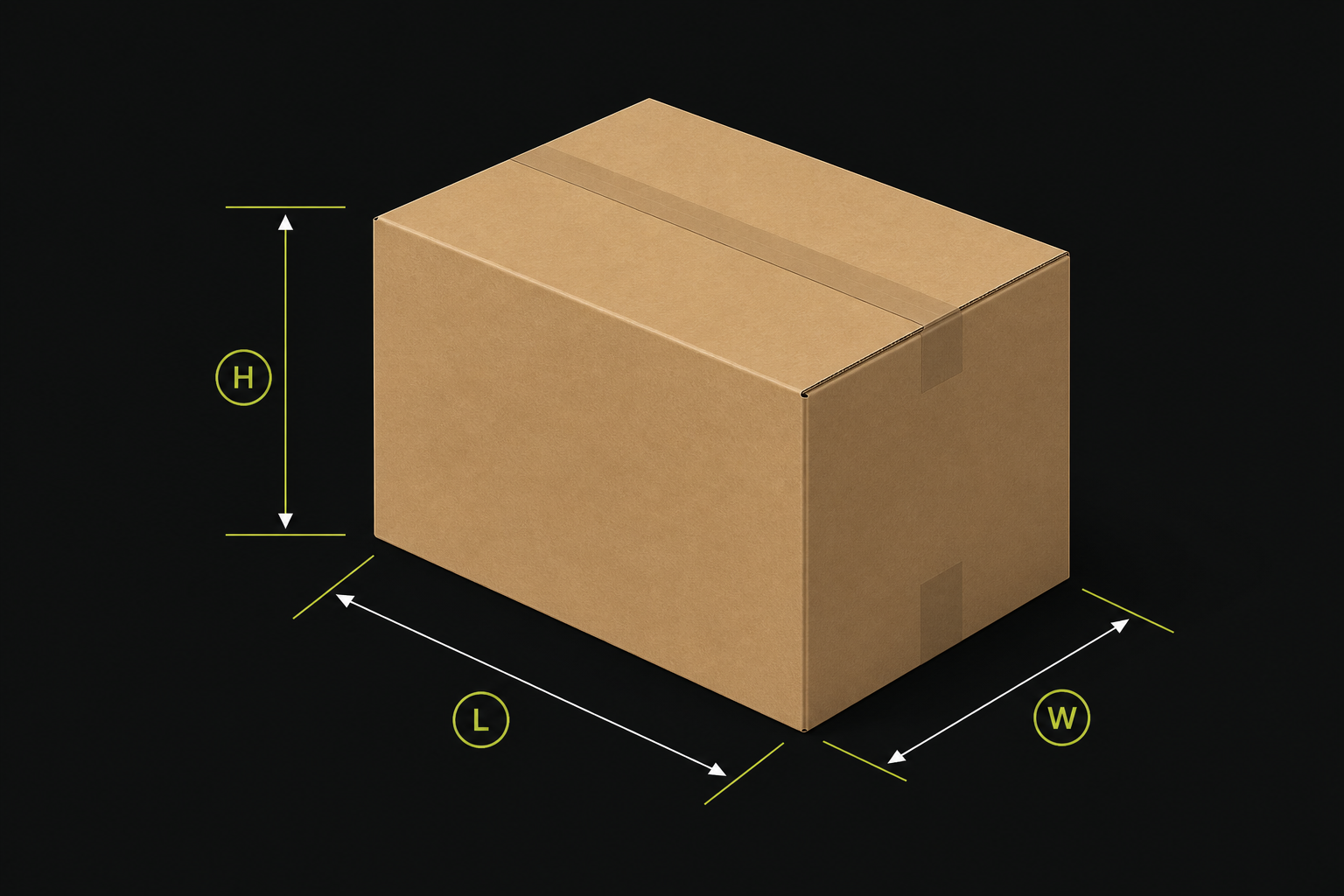

تسمية L × W × H على الهيكل — لإرشاد المستخدم.
مخرج العمل
لمن يناسب مخرج الدايلاين؟
يمكن لمصمم الجرافيك لصق طبقة CMYK على PDF المفتوح؛ يرسل صانع القالب ملف خط القص لـ CNC أو الليزر؛ ويفصل مشغّل الليتوغرافيا الطبقات للوحات. دايلاين دقيق من البداية يقلّل تكلفة تصحيح القالب وهدر الطباعة.
مصممو الجرافيك واستوديوهات التغليف
صناع القوالب وورش القطع بالليزر
الليتوغرافيا ووحدة ما قبل الطباعة (Prepress)
وحدات تغليف علامات FMCG والدواء
الفرق بين الدايلاين وملف الطباعة الرسومي
ملف الجرافيك (تصميم سطح العلبة) والدايلاين (خريطة القص والطي) طبقتان منفصلتان. يجب ألا يدخل خط القص داخل ترام اللون إلا مع Overprint مضبوط؛ هامش أمان النص ٣ مم على الأقل داخل خط القص؛ بلِيد ٣ مم إلزامي للأوفست.
بعد إنتاج الدايلاين، راجع قائمة فحص الملف الطباعي قبل الإرسال للمطبعة.

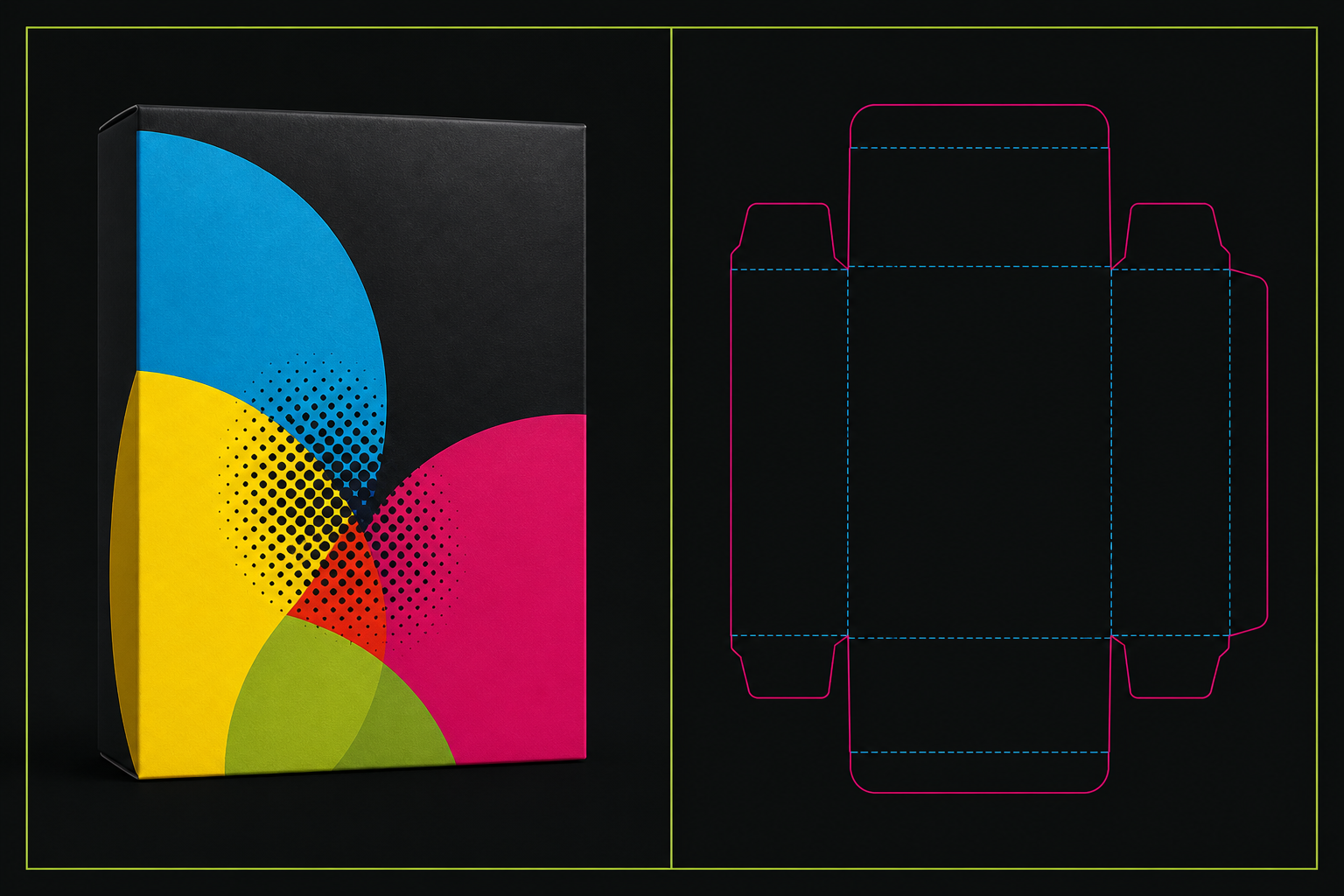

طبقة الجرافيك + الطبقة الفنية لخط القص — مخرجان متكاملان.
مراحل العمل مع محرك الدايلاين
المحرك الفعلي يعمل تحت /my/box — ادخل من عرض العلب
1
الدخول إلى عرض العلب
من زر «الدخول إلى محرك الدايلاين» انتقل إلى /my/box-showcase.php واختر النموذج.
2
إدخال الأبعاد والكرتون
L×W×H الداخلي + سماكة الكرتون؛ يطبّق النظام الإضافة/الخصم في المحرك.
3
مراجعة المعاينة ثلاثية الأبعاد
التحقق من الغطاء واللسان ولسان اللصق قبل المخرج النهائي.
4
تنزيل PDF/SVG للمفتوح
التسليم لمصمم الجرافيك أو صانع القالب أو مباشرة لليتوغرافيا.
الأسئلة الشائعة
ما الفرق بين الدايلاين وهيكل العلبة؟
الهيكل يشير إلى هندسة العلبة ونوع القفل (مثل Tuck End أو RSC)؛ الدايلاين هو الخريطة ثنائية الأبعاد لنفس الهيكل بخط القص والطي التي تُطبع وتُقطع على شيت الكرتون.
هل المخرج مناسب لقالب الليزر؟
نعم؛ يُعدّ مخرج فيكتور بطبقة قص منفصلة لاستخدامه في برامج صانع القالب وأجهزة CNC/الليزر دون إعادة رسم يدوي.
كيف تؤثر سماكة الكرتون على الدايلاين؟
بزيادة السماكة يجب إضافة أو خصم زوايا الطي وأحجام ألسنة الغطاء؛ وإلا تتباعد الزوايا أو يصعب إغلاق الغطاء.
ماذا أفعل بعد الدايلاين؟
ضع التصميم الرسومي على المفتوح، ثم نفّذ قائمة فحص prepress (CMYK، البلِيد، Overprint لخط القص) وأرسل الملف لليتوغرافيا.
